e-LMC포장

e-LMC

  • 소수성 폴리머 개질 콘크리트 조성물 및 이를 이용한 콘크리트 구조물의 보수공법

e-LMC 제품 용도

  • 신설교면포장

  • 지하차도 덧씌우기 포장

  • 염해우려가 많은 항만내 도로

  • 기존교량의 슬라브 및 포장보수

e-LMC 포장 단면도

내부이미지

e-LMC(소수성 폴리머 개질 콘크리트) 교면포장 공법

  • 콘크리트계 포장재료의 구조성능, 내구성능 등을 개선하기 위하여 기존 LMC에서 적용중인 SBR라텍스를 미세입자 성상인 아크릴계 라텍스를 개발 사용함으로써 기존 LMC에 비하여 라텍스 사용량을 저감시켜 경제적이며, 콘크리트 포장재료 자체의 취성감소, 부착력과 휨인성을 증가시켜 변위가 큰 신설교면포장 재료로 적합하게 개선한 공법임.

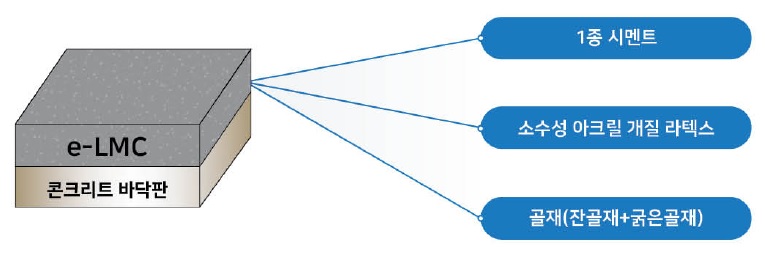

e-LMC 구성요소

내부이미지
내부이미지

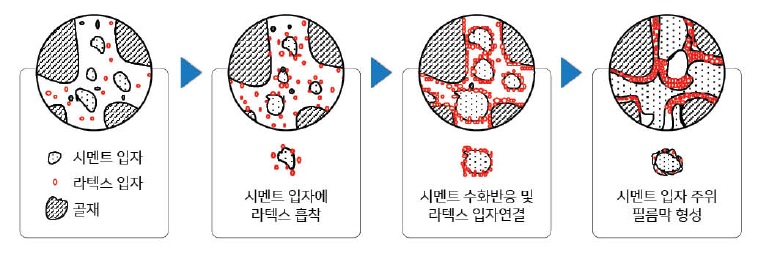

e-LMC 포장의 메카니즘

  • 내부이미지
  • 내부이미지
  • 내부이미지
  • 내부이미지

제품특징

  • 01고성능 라텍스 사용

    • SBR라텍스에 비해 강도가 높고 내수성이 우수한 아크릴 라텍스를 사용

    • 소량으로 동일한 효과 발현 액상라텍스의 우수한 분산성

    • 경제적

    • 콘크리트 타설 및 마무리 작업이 용이

    내부이미지
  • 02친수성 섬유보강

    • 내부이미지
    • 내부이미지
    • 내부이미지
    • 내부이미지

e-LMC 성능평가 결과

항목 시험방법 기준 e-LMC 시험성과
슬럼프 KS F 2403 160~220mm 185
공기량 KS F 2409 6% 이하 4.9
구조
특성
압축강도(28일) KS F 2405 27Mpa이상 33.1
휨강도(28일) KS F 2408 4.5Mpa이상 5.2
부착강도(28일) KS F 2762 1.4Mpa이상 2.3
내구
특성
염분침투저항성(56일) KS F 2711 1000 C 이하 462
동결융해저항성(56일) KS F 2456 A법
(300사이클)
80% 이상 85
스케일링저항성(56일) SS 13 72 44 A법
(56사이클)
적정
등급이상
0.10
1.2
마모저항성(28일) ASTM C 779 B 법 2mm 이하 1.0
균열저항성(56일) AASHTO PP 34 99 구속건조수축 균열없음 균열없음

표준 배합조건 비교

구분 LMC e-LMC 비고
시멘트 보통시멘트 400Kg/㎥ 보통시멘트 400Kg/㎥
라텍스 SBR계열 128Kg/㎥ 아크릴계열 68Kg/㎥ 46% 절감
굵은골재 쇄석 13mm 쇄석 13mm
잔골재율(s/a) 56% 58%
물시멘트비(w/c) 33% 37%
보강섬유 - 친수성 0.6Kg/㎥ 균열저감

e-LMC 개선

  • 경제성 : 라텍스 사용량 절감하여 기존 LMC 대비 10% 공사비 절감

  • 성능 : 친수성 보강섬유 사용하여 균열 발생 억제하여 성능 향상

  • 내구성 : 마모저항성, 동결융해 저항성, 균열저항성 등 기존 LMC와 동등 또는 이상

시공순서

시공전 표면준비

  • 교면절삭

  • 표면건조
    포화상태유지

  • 사전측량

  • Con'c Roller Paver Rail 설치

  • 내부이미지
  • 내부이미지
  • 내부이미지
  • 내부이미지

e-LMC 포설

  • e-LMC 생산

  • Blooming 작업

  • e-LMC 포설 및 마무리

  • 내부이미지
  • 내부이미지
  • 내부이미지

시공 마무리

  • 타이닝

  • 양생제 살포

  • LMC 양생 및 개방

  • 내부이미지
  • 내부이미지
  • 내부이미지
